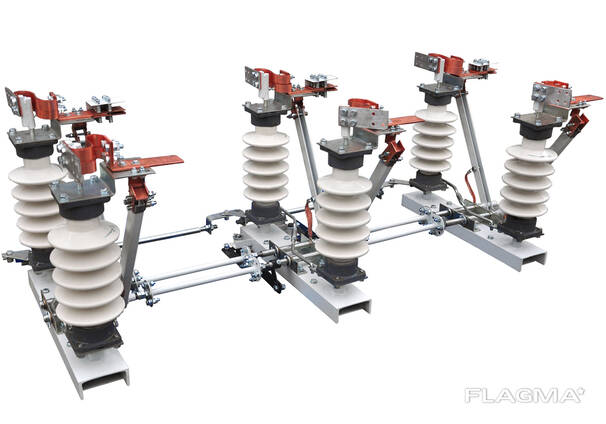

Разъединители высоковольтные РДз -35/1000 У1

Разъединители высоковольтные РДз предназначены для включения, длительного пропускания и отключения токов до 1000А частотой 50Гц в электрических сетях с изолированной нейтралью и рабочим напряжением до 35кВ при отсутствии нагрузочного тока, а также для обеспечения необходимого видимого изоляционного промежутка между разомкнутыми контактами при эксплуатации электроустановок.

РДз изготавливаются из отдельных полюсов, которые могут использоваться в однополюсном, двухполюсном, трехполюсном вариантах установки на горизонтальной плоскости. Полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и заземляющего устройства.

Вид климатического исполнения У 1 по ГОСТ 15150.

Нормальная работа РДз обеспечивается при следующих условиях:

1. Высота над уровнем моря – не более 1000 м;

2. Окружающая среда – не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых нормах;

3. Тип атмосферы – II по ГОСТ 15150.

Управление выключателем и ножами заземления осуществляется с помощью привода ПР-1 У1.

Пример записи заказа разъединителя высоковольтного напряжением сети 35 кВ номинальным током до 1000А с двумя заземлителями климатического исполнения У1

Разъединитель РДз2 35-1000 У1 ТУ У 3.2-14152239-012:2010
