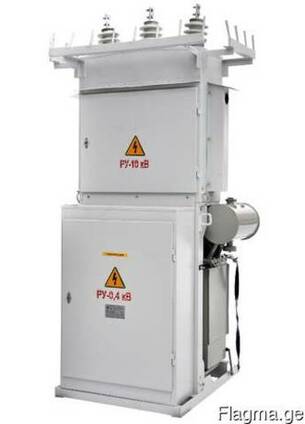

Подстанции трансформаторные комплектные мачтовые

Подстанции трансформаторные комплектные мощностью

25-250 кВА трехфазного переменного тока частотой 50 Гц

напряжением 10(6)\0,4 кВ представляют собой

однотрансформаторные подстанции тупикового типа

наружной установки и служат для электроснабжения

сельскохозяйственных потребителей, отдельных населенных

пунктов и небольших промышленных объектов в районах

с умеренным климатом (от -45°С до +40°С).

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТПМ обеспечивается при

следующих условиях:

1. Высота над уровнем моря - не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4. Тип атмосферы – II по ГОСТ 15150.

КТПМ имеет следующие составные части:

1. Устройство со стороны высшего напряжения (УВН);

2. Трансформатор силовой наружной установки трехфазный или трансформатор однофазный типа ОМП-10 или 6кВ;

3. Распределительное устройство со стороны низшего напряжения (РУНН) с автоматическими выключателями на отходящих линиях и линией уличного освещения.

Пример заказа КТП мощностью 250 кВА напряжением сети 6 кВ

КТПМ -1В- 250/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры КТПМ

Мощность КТП,

кВА

Номинальный ток отходящих линий, А

Масса с

трансформатором, кг

линия

№1

линия

№2

линия

№3

линия

№4

уличного освещения

25

40

40

-

-

16

580

40

63

40

-

-

16

620

63

63

40

40

-

16

700

100

100

80

40

-

16

860

160

160

100

80

-

16

1100

250

250

160

100

80

16

1340

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
