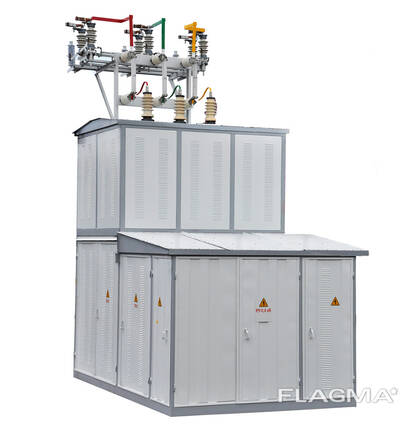

Комплектные трансформаторные подстанции КТПМ

Комплектные трансформаторные подстанции КТПМ-ВА предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной нейтралью и энергоснабжения электроустановок и промышленных объектов нефтяной, горнодобывающей, газовой промышленности, объектов мелиорации, объектов собственных нужд крупных подстанций и других объектов трехфазным переменным током промышленной частоты 50 Гц напряжением 35/0,4 (6,10) кВ.

Вид климатического исполнения УХЛ 1 по ГОСТ 15150.

Нормальная работа подстанции обеспечивается при следующих условиях:

1. Высота над уровнем моря – не более 1000 м;

2. Окружающая среда – не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых нормах;

3. Тип атмосферы – II по ГОСТ 15150.

КТПМ-ВА представляют собой мобильные блочные здания контейнерного типа полной заводской готовности состоящие из отсеков:

-распределительного устройства ВН 35 кВ (УВН 35 кВ);

-распределительного устройства НН 0,4 кВ (РУНН 0,4 кВ);

-силовых трансформаторов.

В качестве УВН 35 кВ в однотрансформаторной подстанции используются разъединитель РДз-35 и предохранители ПКТ-35 наружной установки или комплектное распределительное устройство внутренней установки с вакуумным выключателем. При двухтрансформаторной подстанции используются комплектное распределительное устройство внутренней установки с вакуумными выключателями тупикового или проходного типа.

РУНН 0,4 кВ комплектуется панелями одностороннего обслуживания ЩО-06 со стационарно установленными автоматическими выключателями или блок-рубильниками. Подстанции могут обеспечивать учет активной и реактивной электрической энергии.

В КТП в отдельных блоках устанавливаются силовые трансформаторы- масляные или сухие.

В подстанции предусмотрено во всех отсеках внутреннее освещение и проточная вентиляция. По заказу в КТП устанавливаются системы внутреннего отопления, принудительной вентиляции и кондиционирования, противопожарной сигнализации, охранной сигнализации, телеметрии, телемеханики с возможностью подключения к АСУ.

КТПМ-ВА поставляются потребителю полностью собранными, с установленным в них электрооборудованием отдельными блоками с возможностью перевозки автомобильным или железнодорожным транспортом.
